| 型號種類 |
工業用：W16 W20 W25 W31 W40 W50 W63 W80 W100 農業用：HG HH HI HJ HK HL HM HN HO SA SB ?SC ?3V/3VX ?5V/5VX ?8V |
供應特點 |
1、如齒型要求絕對相同，則須開新模 2、模具有限，不適合多品種、少批量生產 3、起訂量至少為1模的自然條數 |
農機變速V 帶尺寸表
|
型號(類型) |
HG |
HH |
HI |
HJ |
HK |
H |
HM |
HN |
HO |
|
頂寬b |
16.5 |
20.4 |
25.4 |
31.8 |
38.1 |
44.5 |
50.8 |
57.2 |
63.5 |
|
節寬bp |
15.4 |
19 |
23.6 |
29.6 |
35.5 |
41.4 |
47.3 |
53.2 |
59.1 |
|
帶高h(yuǎn) |
8 |
10 |
12.7 |
15.1 |
17.5 |
19.8 |
22.2 |
23.9 |
25.4 |
|
型號（類型） |
25FV |
32FV |
38FV |
44FV |
51FV |
57FV |
63FV |
|
頂寬b |
25 |
32 |
38 |
44 |
51 |
57 |
63 |
|
高度 h |
13 |
15 |
18 |
20 |
22 |
24 |
26? |

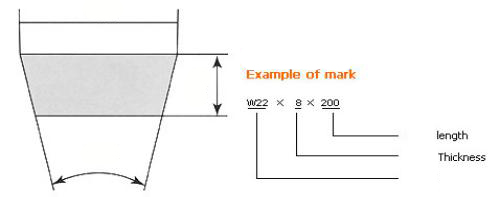

工業用變速寬V帶
|
|
單位：（毫米）
|
注：除表中型號外,其它各種型號尺寸的變速帶都可生產。變速帶的節線長請參閱《變速帶節線周長選用表》
? ? ? ?普通V帶，若取m ＝0.3，則平均mv ＝0.51＝1.7m 。在其他條件相同的情況下，V帶傳動較平帶傳動的工作能力提高了很多。
窄 V 帶傳動是近年來國際上普遍應用的一種 V 帶傳動。帶的承載層采用合成纖維繩或鋼絲繩。普通 V 帶高與節寬比為0.7，窄 V 帶高與節寬比為0.9。窄 V 帶有SPZ、SPA、SPB和SPC四種型號，其結構和有關尺寸已標準化。窄 V 帶承載能力高，滯后損失少。窄 V 帶傳動的最高允許速度可達40～50m/s，適用于大功率且結構要求緊湊的傳動。
聯組V帶傳動
? ? ? 其特點是幾條相同的 V 帶在頂面聯成一體的 V 帶。它克服了普通 V 帶二帶間的受力不均勻，減少了各單根帶傳動的橫向振動，因而使帶的壽命提高。其缺點是要求較高的制造和安裝精度。
